Монтаж и схема обвязки Stropuva

Схемы обвязки котла Stropuva

Рекомендуемые схемы обвязки

Компания «Stropuva» на основе проведенных многочисленных испытаний котлов длительного горения и анализа богатого опыта их владельцев выделила и рекомендует к применению несколько наиболее оптимальных схем обвязки.

Схема № 1

с дублирующим котлом, бойлером, теплым полом с радиаторами обогрева, один из которых работает с естественной циркуляцией для предотвращения перегрева в случае отключения электричества.


Теплоноситель из системы отопления продавливается циркуляционным насосом (P) через котел, где нагревается до определенной температуры. Через кран балансовый (bk1) нагретый теплоноситель поступает в ближайший радиатор, который может работать самотечным способом (термовентель на радиаторе не устанавливается), для предотвращения перегрева в случае сбоя электрического напряжения. Предохранительный радиатор, как правило, устанавливается в котельной или в соседнем помещении. Затем теплоноситель проходит через дублирующий котел. При его работе кран (2) в находится закрытом положении. Зачастую клиенты устанавливают электрический или газовый котёл для подстраховки на случай, каких либо изменений на рынке топлива. Электрический котел в системе очень удобен для поддержания минимальной температуры в загородном доме во время длительного отсутствия хозяев.

Далее теплоноситель поступает в бойлер косвенного нагрева (B). Если есть необходимость, что бы холодная вода нагревалась быстрее, весь объем теплоносителя пропускают через бойлер, закрыв кран (3). Так называемая последовательная схема подключения позволяет получить максимальный объем горячей воды при небольшом объеме бойлера. Затем теплоноситель поступает в систему отопления и через двухходовой термостатический клапан (Т2) в систему теплых полов. Что бы защитить теплый пол от перегрева термостатический клапаном устанавливается температура в 35°. Далее через смесительный трехходовой клапан (Т3) теплоноситель возвращается в котел (k). Клапан (Т3) задает температуру обратного потока теплоносителя в 40°С.

Узел смешивания обеспечивает регулируемую подачу в систему отопления необходимого количества нагретого котлом теплоносителя для поддержания заданного температурного режима. По заключению специалистов «Stropuva» это одно из обязательных условий, обеспечивающее эффективное и экономичное эксплуатацию котла. За счет установки балансировочные клапанов (bk2) и (bk3) появляется возможность отрегулировать и перераспределить поток внутри системы, система приобретает управляемость. Что бы радиатор (R) обеспечивал предохранительную функцию клапан (bk1) должен быть отрегулирован таким образом, чтобы температура теплоносителя после радиатора (R) была на 40°С ниже чем на его подаче.

Возможность регулировки общего потока имеется и за счет переключения скорости циркуляционного насоса Для описанной выше системы подключения твердотопливного котла Stropuva как и для приведенных ниже такой достаточно следующей мощности циркуляционного насоса:
Stropuva 10, 10U – 25-60 Вт;
Stropuva 20, 20U – 40-80 Вт;
Stropuva 40, 40U – 50-100 Вт..

Схема № 2

Основные моменты подключения и функционирования аналогичны предыдущей схеме. Приводим фотографию и спецификацию сборочного узла подключения.


1. Воздухоотводчик - 1 шт.
2. Футорка Ш25 внешн - Ш 15 внутр - 2 шт.
3. Тройник Ш25 - 8 шт.
4. Футорка Ш30 внешн - Ш 25 внутр - 2 шт.
5. Ниппель Ш25 - 15 шт.
6. Американка Ш25 внутр - 2 шт.
7. Уголок Ш25 внутр - 2 шт.
8. Ниппель Ш15 - 11 шт.
9. Предохранительный клапан 1,5 бар. - 1 шт.
10. Шаровой кран с американкой Ш25 - 1 шт.
11. Шаровой кран Ш25 - 6 шт.
12. Проходной двухходовой клапан с термостатической головкой и выносным контактным датчиком Ш25 (20 - 60єC) - 1 шт.
13. Фильтр косой Ш25 - 1 шт.
14. Циркуляционный насос - 1 шт.
15. Вентиль запорный (задвижка) Ш25 - 2 шт.
16. Американка Ш25 - 3 шт.
17. Трехходовой клапан с термостатической головкой и выносным контактным датчиком Ш25 - 1 шт.
18. Муфта Ш25 - 1 шт.
19. Уголок Ш25 внутр - 1 шт.
20. Тройник Ш25 - 15 - 2 шт.
21. Шаровой кран Ш15 - 2 шт.
22. Бак расширительный - 1 шт.
23. Футорка Ш25 внешн - Ш 20 внутр - 1 шт.

R - в/из радиаторы (-ов)
B - в/из бойлер (-а)
F - в/из обогрев (-а) пола

Схема № 3

1. Воздухоотводчик - 1 шт.
2. Футорка Ш25 - 15 - 3 шт.
3. Футорка Ш32 - 25 - 2 шт .
4. Ниппель Ш25- 4 шт.
5. Тройник Ш25 - 10 шт.
6. Американка Ш25 - 3 шт.
7. Уголок Ш25 внутр - 2 шт.
8. Ниппель Ш15- 1 шт.
9. Предохранительный клапан 1,5 бар. - 1 шт.
10. Шаровой кран с американкой Ш25 - 1 шт.
11. Шаровой кран с американкой внутр Ш25 - 8 шт.
12. Американка для насоса Ш25 - 4 шт
13. Циркуляционный насос - 1 шт.
14. Шаровой кран внутр. Ш15
15. Трехходовой клапан с термостатической головкой и выносным контактным датчиком Ш25 - 1 шт.
16. Американка Ш25 - 16 шт.
17. Уголок Ш15 - 1 шт.
18. Уголок Ш25 - 2 шт.
19. Фильтр косой Ш25 - шт.
20. Балансовый вентиль Ш25 - 1 шт.
21. Футорка Ш25-20 - 2 шт.
22. Бак расширительный - 1 шт.
23. Заглушка Ш25 внешн. - 2 шт.
24. Соединение четырехрожковое Ш25 -1 шт.
25. Тройник Ш25 -15 -10шт.

Mонтаж котла отопления Stropuva


Установка котла длительного горения

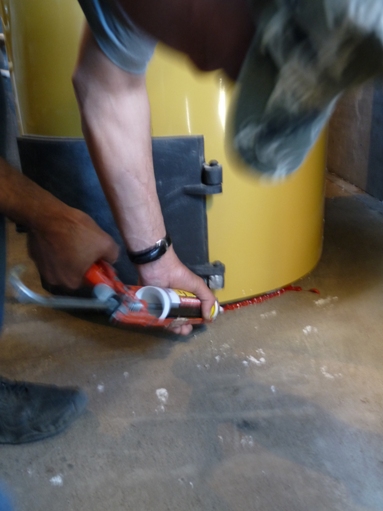

Согласно техническому условию твердотопливные котлы Stropuva устанавливаются на бетонный пол котельного помещения толщиной не менее 70 миллиметров. Необходимо добиться герметичности соединения котла с полом. Рекомендуется изнутри, через нижнею дверцу, зацементировать котел под углом раствором(6-8 см.), а снаружи заполнить стык жаростойким силиконом (до 300 °С).

ВНИМАНИЕ! Перед установкой твердотопливного котла отопления обязательно ознакомьтесь c инструкцией(раздел №6 паспорта) в которой подробно изложен весь процесс.
Монтаж котла Stropuva мало чем отличается от монтажа любого другого водогрейного котла на твердом топливе будь то пиролизного или пилетного. Однако определенные отличия имеются. Вызваны они в первую очередь разными схемами горения топлива и в этой связи некоторыми конструктивными особенностями.

Дымоход

Дымоход для котла Stropuva как и для любого другого современного отопительного котла должен быть не ниже 6 метров, выше конька крыши дома и утеплен в частях, находящихся на улице и в не отапливаемом чердаке. Поперечное сечение дымовой трубы не должно отличаться от рекомендованной в инструкции больше чем на 10%.

В дымовой трубе из кирпича обычно монтируется вкладыш из нержавеющей стали, защищающий от воздействия конденсата и влаг. Пространствомежду вкладышем и имющимся дымоходом заполняется не горючим теплоизолирующим материалом. Если в доме или даче нет стационарной дымовой трубы, то ее можно смонтировать из двустенной утепленной нержавеющей сэндвич-трубы с толщиной внутренней стенки не менее 0,8мм..
Во избежание попадания конденсата в водогрейный котел и предотвращения распространения неприятного запаха в доме, между дымоходным патрубком котла и дымоходом монтируется переходная труба длиной от0,25 до 1,6 м.
Если тяга в дымоходе недостаточная в универсальных котлах применяют устройство для нагнетания воздуха(коллектор).
При монтаже твердотопливного оборудования необходимо обязательно предусмотреть механизм регулировки тяги дымохода. В нашем случае это хомут с отверстием устанавливаемый на дымовом патрубке котла.
В случае избыточной тяги слышны гул и вибрация – тепло уходит в трубу, режим не экономичный. Что бы тягу уменьшить нужно совместить отверстие патрубка с отверстие хомута, а для того что бы тягу усилить нужно отверстия "развести" повернув хомут вокруг оси.

Очистка от нагара корпуса бачка для подогрева подаваемого в твердотопливный котел воздуха значительно упростится, если в дымоходном переходнике, соединяющем котел с вертикальной частью дымохода на расстоянии 20-30 см от котла, смонтировать дверцу, изолированную изнутри асбестом.

Для сбора пепла из дымохода снизу от соединения дымохода с переходником к котлу устанавливается контейнер.
Размеры диаметров горизонтальных дымоходов, устанавливается между котлом и дымоходом:

модель котла

внешний диаметр

внутренний диаметр

S-10

145 мм

140 мм

S-20

165 мм

160 мм

S-40

185 мм

180 мм

S-10U

145 мм

140 мм

S-20U

165 мм

160 мм

S-40U

165 мм

160 мм

Таблица диаметров дымохода :

модель котла

диаметр трубы

S-10

160 мм

S-20

180 мм

S-40

200 мм

S-20U

180 мм

S-40U

180 мм

Подключение котла длительного горения

Специалисты настоятельно советуют особенно при включении в отопительную систему бойлера, газового или электрического котла, теплого пола применять современную арматуру известных производителей. Далеко не все, что удовлетворяет другим котлам, может быть применено в процессе установки. Например схема подключения твердотопливного котла Stropuva не предусматривает обязательного интенсивного высокотемпературного возврата теплоносителя. Последнее условие необходимо для котлов с нижним горением..

Рекомендации по настройке котла Stropuva

Рекомендации по настройке работы твердотопливного котла Stropuva и выбору наиболее подходящей арматуры для обвязки.

Для регулировки проходящего через котел потока теплоносителя и упрощения настройки котла специалисты компании «Stropuva» рекомендуют установить вентиль балансировочный с настраиваемым расходомером SRV-IG DN 25, ВР 1» Watts.

Позволяет точно без дополнительного оборудования выставить требуемый поток теплоносителя через теплообменник котла. Опытным путем установлено, что для котла на 40кВт проходящий поток должен быть 16,6 литров в минуту, на 20 кВт - 8,8 литров в минуту, а для котла мощностью 10 кВт - 4,5 литров в минуту. Настройка котла с применением SRV-IG DN 25, ВР 1 сводится к установке на вентиле рекомендуемой величины потока и необходимой температуры с помощью заслонки подачи воздуха. Если при холодном теплоносителе в течение 30 мин после запуска температура воды в котле повышается до 60-80 ° и останавливается, то поток оптимальный. Если же температура поднимается выше, поток слишком слабый и его необходимо увеличить с помощью вентиля. В обратной ситуации, когда котёл с полностью открытой заслонкой и интенсивной работе нагревается слишком медленно, поток следует уменьшить. Балансировочный вентиль позволит увеличить продолжительность работы котла на одной закладке топлива и повысить его эффективность.

Для быстрого запуска котла «Stropuva» и раскачки системы отопления с минусовых температур, также для обеспечения смешивания потоков на контуры системы отопления требуется ставить узел смешивания потоков (механический или термостатический трехходовой клапан). Использование в системе отопления смесительного клапана обеспечивает быстрый выход на оптимальный режим работы котла, увеличивает его ресурс и экономичность..

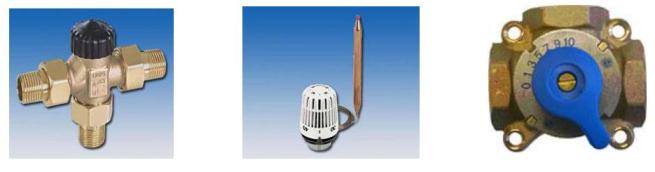

Специалисты «Stropuva» рекомендуют использовать клапана Heimeier ДУ 25, 1"НР, Kvs=4.6 или Valtek MIX 3 1"и термостатическую головку Heimeier с накладным датчиком, +20…+50С


По материалам Stropuva
